不锈钢双法兰限位伸缩接头-巩义市润达管道设备制造有限公司

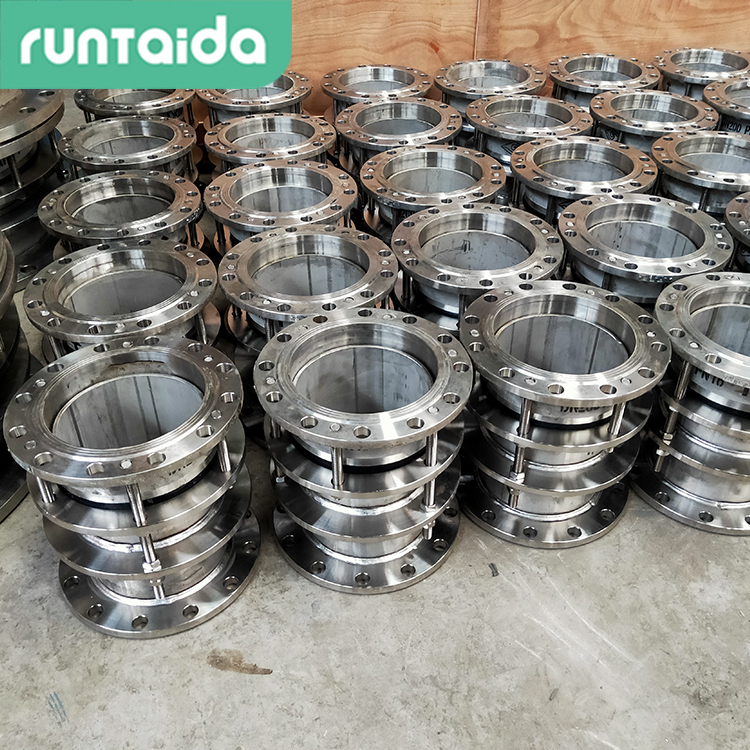

不锈钢双法兰限位伸缩接头

更新：2022-9-6 15:33:08 点击：

品牌：润泰达
型号： GB12465

产品介绍

伸缩接头是泵、阀门，管道等设备与管道连接的新产品，通过螺栓把它们连接起来，使其成为整体，并有一定的位移量，分为AY型压盖式伸缩接头，AF型法兰式松套伸缩接头，BF型单法兰限位伸缩接头，B2F型双法兰限位伸缩接头，BY型压盖松套限位伸缩接头，CF单法兰传力接头，C2F双法兰传力接头等。

管道伸缩膨胀量大、承受温度高、受压面积力度强。建筑给排水工程中基础混凝土浇注或者预埋管道，在这些工程管道受建筑物基础沉降，设备共振，地质变化，管道介质变化的过程中，管道分布的位置开始受力，变形，扭曲破坏管道，预埋管道甚至破裂给施工单位带来极大的不便，为了克服这些困难，确保管道的安全运行，使用伸缩器、伸缩接头：它能在一定的范围内轴向伸缩，克服管道各种角度移位、不同心、伸缩、膨胀。管道在伸缩器中可以自由伸缩。一旦超过最大的伸缩量自身起到限位作用。从而保证管道安全运行！

序号	名称	数量	材料
1	压盖	2	QT400-15、Q235A、ZG230-450、20
2	套筒	1	Q235A、20、16Mn
3	密封圈	2	NBR
4	限位短管	2	Q235A、20、16Mn
5	螺母	Tn	Q235A、35、1Cr18Ni9Ti
6	长螺母	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

公称通径DN	管子外径		外形尺寸			伸缩量△L	n-Th
公称通径DN	DW	Do	D	L	L1	伸缩量△L	0.6-1.6MPa	2.5MPa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165					2-M12
100	108	108	190					2-M16
100	114	114	195
125	133	133	215
125	140	140	225
150	159	159	245				2-M16	3-M16
150	168	168	255				2-M16	3-M16
200	219	219	310	645	180	90	2-M16	3-M16
250	276	276	375	645	180	90	3-M20	4-M20
300	325	325	440	655	220	110	3-M20	5-M20
350	377	377	490				4-M20
400	426	426	540				4-M20
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	826	965	1075	290	150	6-M24	8-M24
900	920	926	4065				7-M24	9-M24
1000	1020	1026	1165				7-M24	9-M24
1200	1220	1226	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690				9-M27	12-M27
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33
