金属管道的受热应每隔一定距离设置伸缩接头
金属管道的受热伸长量必须予以补偿，否则会使管道承受较大巨大压力，管路产生挠曲，接头破裂漏水。因而在较长的直线热水管路上，应每隔一定距离设置伸缩接头。
自然补偿：利用管路布置敷设的自然转向来补偿管道的伸缩变形。分L、Z形两种型式。
Ω形伸缩接头：在较长的直线管道上，不能采用自然补偿方式，每隔一定距离设伸缩器。Ω形伸缩器是用整根管道弯制而成，工作可靠，制造简易，严密性好，维护方便，但占地面积较大。一个Ω形伸缩器可承受50mm左右的伸缩量。
套管伸缩接头：适用于安装空间小且管径较大的直线管路。（伸缩量大，易漏水及经常检修）。
球形伸缩器：伸缩量大且占室内空间较Ω形伸缩接头小，但造价较高。
此外，还有波形管伸缩接头、橡胶软管伸缩接头等，均适用于安装空间较小的地方。
VSSJA-2型双法兰限位伸缩接头工作原理
VSSJA-2型双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

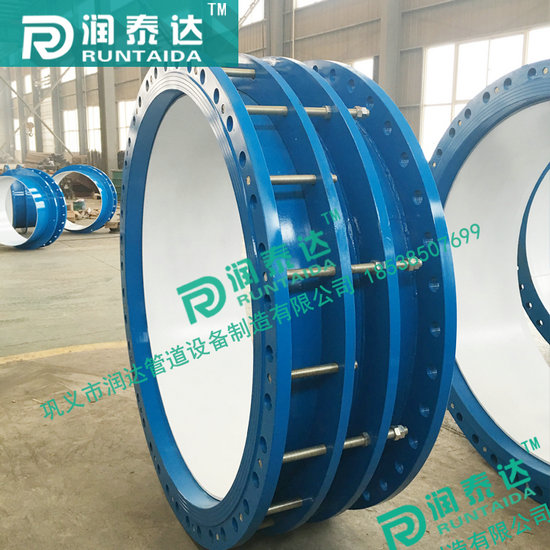

双法兰限位伸缩接头功能介绍
双法兰限位伸缩接头型号VSSJA-2或B2F型，管道两边法兰的连接方式，安装在管道上可以和阀门连接，既补偿了管道的伸缩量又对阀门的维修提供了方便。 VSSJA-2型双法兰限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。双法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
双法兰限位伸缩接头安装说明
VSSJA-2型双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。
