套管式伸缩器的长度计算方法

2017-2-2 15:45:47      点击:

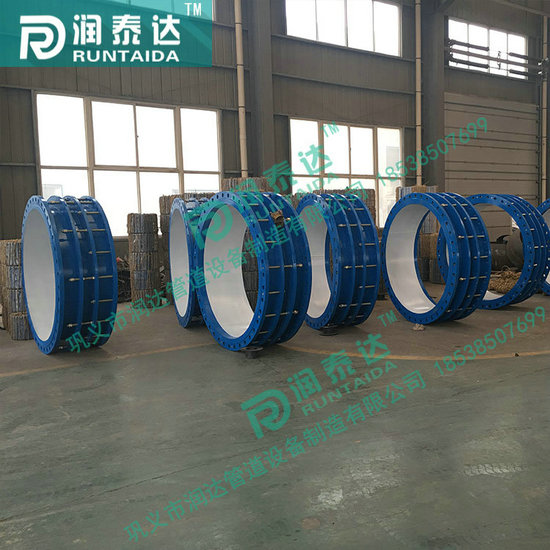

      套管式伸缩器是一种常用的五金管道接头,主要是用于五金管道的柔性连接,可用于补偿管道的伸缩量,保护管道的正常运行,该系列的产品有管式伸缩器,套筒式伸缩器,管道伸缩器伸缩器等。
  套管式伸缩器最大安装长度计算有补偿直埋的管道应在二处高固定点,一是在直管段的端部,二是在管道的分支处。长的无分支的直线管道两补偿器之间可以不设固定点,靠管道自然形成的“驻点”即可发挥固定点的作用。驻点是两补偿器之间管道的那个不动点,在管径相同,埋深一致时,驻点与两补偿器间的距离相等。将补偿器至固定点之间的距离不得超过管道的最大安装长度Lmax,管道最大安装长度的定义是固定点至自由端的长度,在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。
  Lmax按下式计算:
  常用管道的最大安装长度Lmax。应考虑16kgf/cm2内压力所产生的环向应力的综合影响。

  在水泵出口端安装伸缩器,如未设置防拉脱和限位装置(螺栓),在盲板力的作用下,管道系统有时可能会发生管道或设备偏移,严重的还可能会推坏泵壳或将可曲挠橡胶接头由法兰中拉出或将伸缩接头拉开,造成供水系统无法正常工作。因此为保证系统的安全运行,可选用防拉脱的可曲挠橡胶接头和带限位的伸缩接头或设置固定管架,并进行必要的校核计算,以消除盲板力对管道系统的影响。
