松套伸缩接头限位短管等构件

2017-2-13 9:10:34 点击：

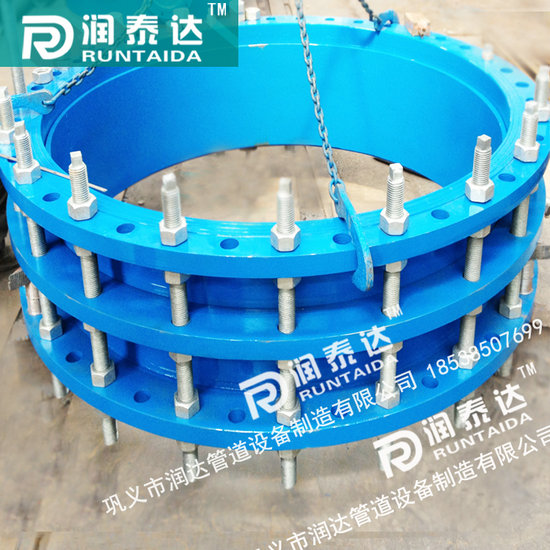

松套伸缩接头限位短管等构件

伸缩接头是由松套伸缩接头和限位短管等构件组成。它能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接,适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

松套伸缩接头安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下相互斜度，紧压在管子外圈起密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿目的。

主要技术描述

1. 伸缩接头主要由本体、伸缩套管、压盖、密封圈、螺栓组成。伸缩体、伸缩套管、压盖采用16MnR制造而成，密封圈采用丁腈橡胶密封，具有良好的水密性和气密性。紧固件为镍基不锈钢，耐磨损耐腐蚀性强，使用寿命长。

2. 伸缩接头和蝶阀等配套使用，通过自身两法兰面之间的轴向伸缩和径向角位移，来补偿管线法兰的位置及角度误差，消除因管道温差造成的管道内应力，给管道的安装和维修带来极大的方便。

3. 伸缩接头在出厂时的结构长度为最小长度，密封圈压盖螺栓为紧状态，安装时要拉至安装长度，安装后及时将压盖螺栓紧固；用于连接阀门时，可把伸缩节调到所需长度，但不得超出伸缩量范围。如用于补偿管道因温差引起的位移，安装时必需在常温下调整至安装长度；伸缩接头可在管线任意位置上安装，但用于连接阀门时要位于阀后；较长或较重的管道要在伸缩器附近设置活动支座，保证伸缩接头运行正常；安装后要及时将伸缩器压盖螺栓紧固，注意松紧程度，要根据管道工作压力调节，太紧或太松会影响密封效果和伸缩性，灵活性，同时要及时将限位螺栓固定好，防止使用时拉脱。

设备防腐伸缩接头与介质接触的表面涂环氧树脂漆，涂层厚度250μm，耐腐蚀性强且卫生无污染，适于在水或污水环境中使用。所有零部件、填料及密封件均采用无毒无害材料，所有不锈钢部件表面进行酸洗钝化处理。

公称通经 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径 D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径 D	螺栓孔中心圆直径D1	n/个	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
