传力接头产品确定零部件结构、材质、尺寸、配合关系和技术条件

2017-2-3 9:07:56 点击：

如果说上一设计阶段是对传力接头产品的简要原则规划，那么这阶段则是对传力接头产品进行全面、具体的技术规划，它要确定零部件结构、材质、尺寸、配合关系和技术条件。

这是传力接头产品的设计定型阶段。技术设计的主要内容有：绘制伸缩器与传力接头产品总图、部件装配图、主要零部件图，以及冷却系统图、传动系统图、电气系统图。提出设计计算说明书(各种计算、技术经济指标、制造劳动量、工艺性比较数据);提出验收与交货技术条件、验收质量标准多提出外购件、外协件、特殊用料的明细表，和附件、备品清单等。

对设计中采用已成功的新结构和传力接头产品新技术，要作出试验记录和结论。

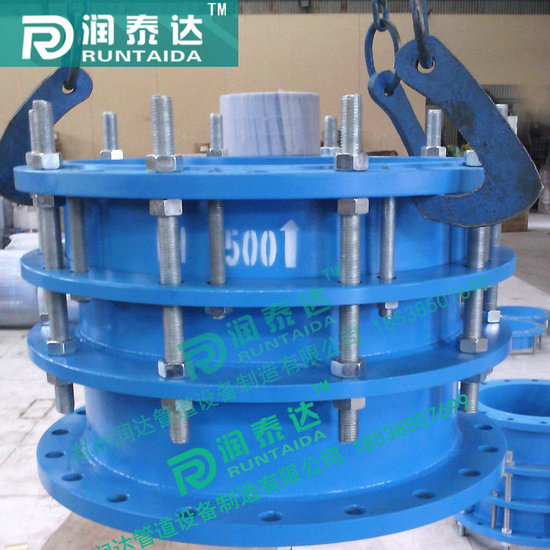

单法兰松套传力接头优点：

　　 1、安装简单方便、方便阀门安装、可承受管线的轴向拉力。

　　 2、单法兰松套传力接头采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下。

3、利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。

PNO.6MPa的单法兰传力伸缩接头

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸 L1
				螺栓孔			max	min
				n/个	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
